产品介绍:橡胶膨胀节(Rubber Expansion Joints)

2016年07月20日

膨胀节(Expansion Joints)习惯上也叫补偿器,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。膨胀节是为了补偿因温度差与机械振动引起的附加应力,而设置在容器壳体或管道上的一种挠性结构。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。

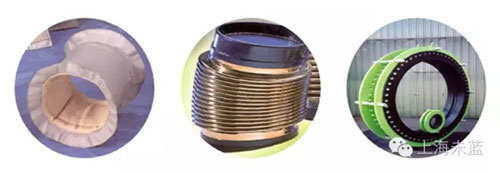

膨胀节材质分为:织物、金属、橡胶等。



什么是橡胶膨胀节?

今天着重给大家介绍的是橡胶膨胀节(Rubber Expansion Joints)。

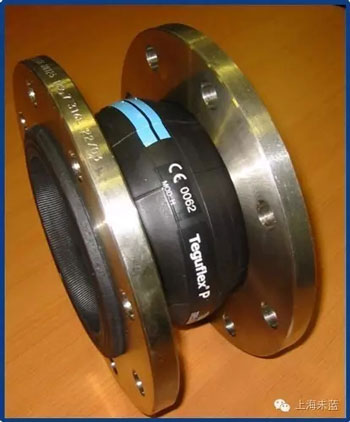

橡胶膨胀节由含纤维编织和钢丝增强的橡胶波纹体与法兰、支架等构成;

橡胶膨胀节被用来传输流体介质和吸收硬管道之间的振动;

橡胶膨胀节被用来吸收轴向、横向位移和角运动。

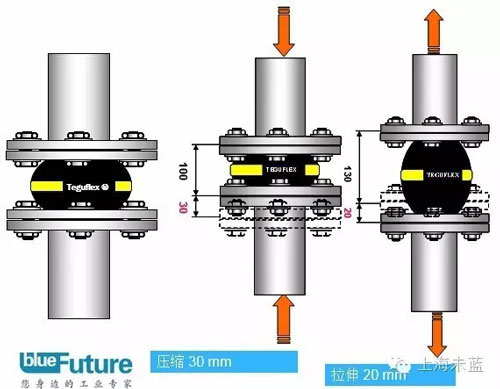

横向位移(拉伸和压缩)

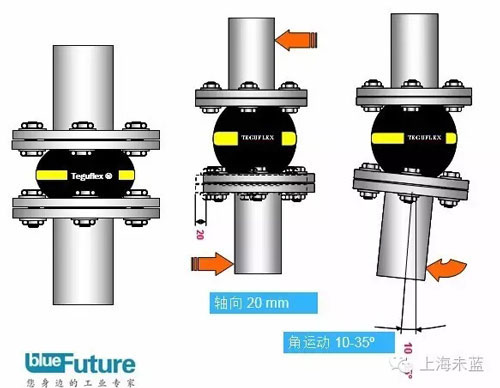

轴向位移和角运动

总的来说,橡胶膨胀节有补偿热伸长量、隔离震动、抑制噪音、吸收激增压力、纠正对接误差、保证紧密密封等作用。


怎么选橡胶膨胀节?

选择一款合适的橡胶膨胀节需要考虑到诸多因素。


膨胀节的要素

橡胶体。首先要根据输送介质的浓度和温度等选择一款适合的橡胶材质。橡胶体材质有三元乙丙(EPDM),氯醚橡胶(ECO),丁腈橡胶(NBR),氯磺化聚乙烯(CSM),丁苯橡胶(SBR),天然橡胶(NR),氯化丁腈橡胶(HNBR)、氟橡胶(Viton)等。不同材质会通过不同的颜色来标识,以便于使用过程中更好区分。


橡胶膨胀体材质选择

法兰盘。然后选择需要的法兰口径大小、标准和压力等级、材质,以及工序处理(镀锌、喷涂、热浸等)。


法兰盘选择


法兰类型


配件。对于泵入口等需要耐负压,对于输送强酸强碱介质需要内衬特氟龙(PTFE)等使用环境,会有相对应的补充方案。

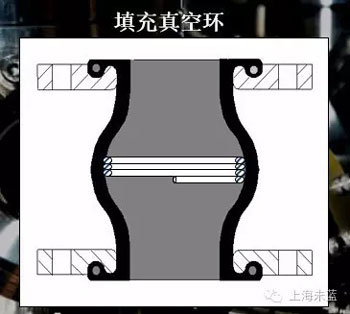

真空环耐负压

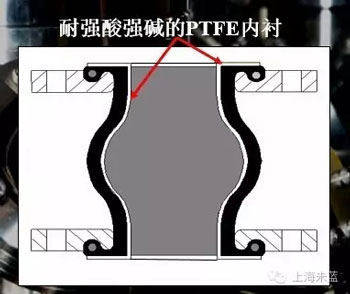

PTFE耐强酸强碱

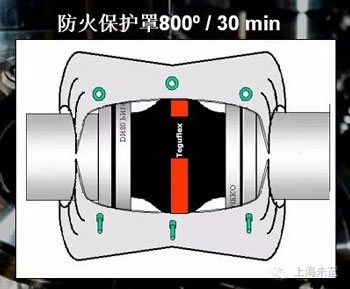

防火保护罩


哪里用到橡胶膨胀节?

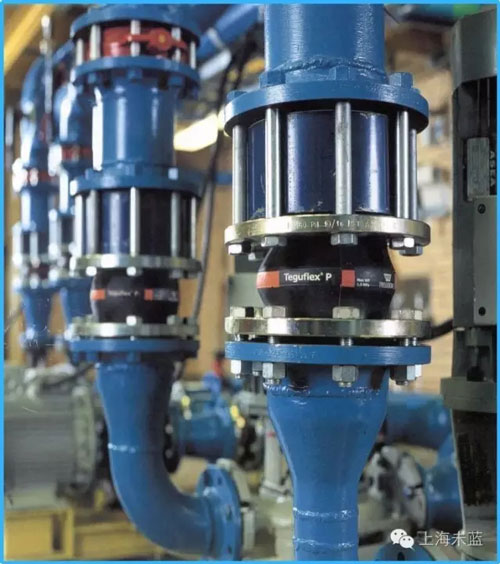

橡胶膨胀节在工业领域用着广泛的应用,诸如石油、化工、船舶、造纸、发电、食品等行业。简单来说,泵的进出口会产生振动,需要用到橡胶膨胀节来吸收振动;长距离硬管直接需要橡胶体膨胀节来吸收横向冷热收缩。


各位亲,关于橡胶膨胀节如有疑问或者需要,欢迎随时联系我们,我们会竭诚为您服务。
